Polymer-tech SolutionsTM
C04.28輕音型電纜拖鏈采用特殊具有專利結構的轉動連接設計，消除了拖鏈運動中的撞擊噪音，且電纜拖鏈即使在高速運動中也能保持平穩無振動.
● 長期使用溫度：-40/+120℃
● 內高Hi：28 mm
● 內寬Bi：30-60 mm
● 彎曲半徑R：55-150 mm
● 節距Pitch：22 mm

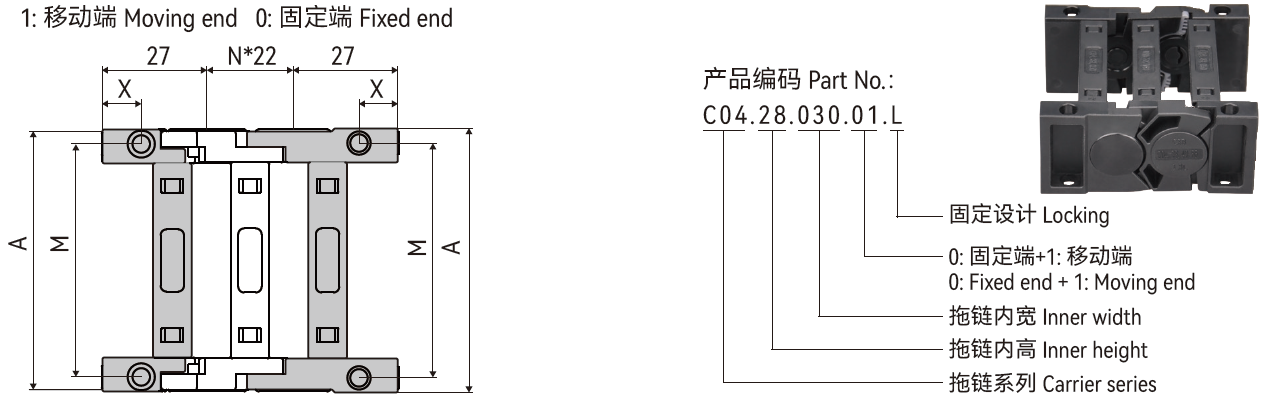

| 產品編碼 | 拖鏈內寬 | A | X | M |
| C04.28.30.0/1 | 30 | 57.5 | 10 | 40 |
| C04.28.40.0/1 | 40 | 67.5 | 10 | 50 |
| C04.28.50.0/1 | 50 | 77.5 | 10 | 60 |
| C04.28.60.0/1 | 60 | 87.5 | 10 | 70 |
 | 架空長度 | ≤ 1.0m | 速度/ 加速度 FLG | ≤ 3 [m/s] / 8 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 2 [m/s] / 4 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | 不適用 | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |

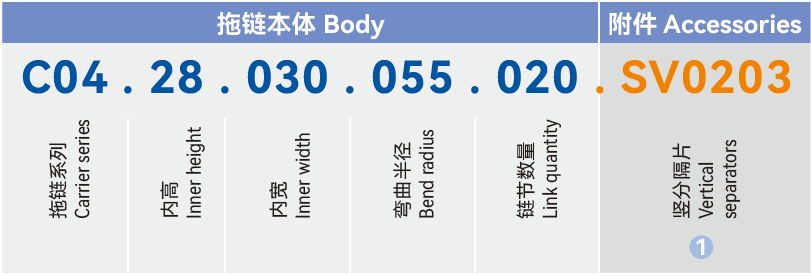

① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔
*如果安裝空間受到限制請咨詢CSB?.
| R | 055 | 075 | 100 | 150 |
| H | 180 | 220 | 270 | 370 |
| D | 108 | 128 | 153 | 203 |
| K | 220 | 280 | 360 | 520 |
*實際安裝高度：HF=H+15mm（負載 0.3kg/m)
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
